لودسل یکی از مهم ترین قطعات دستگاه بسته بندی است که وظیفه اندازهگیری دقیق وزن محصول را بر عهده دارد. در این مقاله بررسی میکنیم لودسل چیست، چگونه کار میکند، چه انواعی دارد و هنگام انتخاب یا نگهداری آن باید به چه نکاتی توجه کرد تا سیستم توزین دستگاه با بیشترین دقت و طول عمر کار کند.
لودسل در دستگاه بستهبندی چه کاری انجام میدهد؟
لودسل موظف به اندازهگیری وزن محصول و انتقال اطلاعات وزن به کنترلر دستگاه است. این قطعه نیروی وارد شده از وزن محصول را دریافت خواهد کرد و به سیگنال الکتریکی تبدیل میکند تا دستگاه بتواند مقدار دقیق مواد داخل بسته را کنترل کند.
نقش لودسل در سیستم توزین دستگاه بستهبندی
لودسل با اندازهگیری وزن محصول، اطلاعات لازم را به کنترلر یا PLC دستگاه منتقل میکند تا فرآیند پر کردن در زمان مناسب متوقف شود. به همین خاطر، عملکرد صحیح لودسل نقش مستقیمی در دقت وزن بستهها دارد.
چرا دقت لودسل روی کیفیت بستهبندی تاثیر مستقیم دارد؟
لودسل دقیق باعث میشود وزن هر بسته با توجه به مقدار تنظیم شده باشد. انتخاب یا تنظیم نادرست آن میتواند منجر به کمفروشی، افزایش مصرف مواد اولیه، خطای وزن و کاهش راندمان خط تولید شود. به همین خاطر، استفاده از لودسل مناسب با ظرفیت و دقت مورد نیاز دستگاه، یکی از فاکتورهای مهم در عملکرد پایدار سیستم بستهبندی است.
لودسل دستگاه بستهبندی چگونه کار میکند؟
لودسل از طریق تبدیل وزن محصول به سیگنال الکتریکی، مقدار دقیق وزن را به سیستم کنترل دستگاه ارسال میکند. این فرآیند منجر میشود دستگاه بسته بندی بتواند مقدار محصول داخل هر بسته را با دقت بالا کنترل کند.
مراحل عملکرد لودسل به صورت خلاصه در ادامه بررسی شده است:
- اعمال وزن محصول روی لودسل: همزمان با قرار گرفتن محصول بر روی بخش توزین، نیروی وزن به لودسل وارد خواهد شد.
- تبدیل نیرو به سیگنال الکتریکی: سنسورهای داخلی لودسل تغییرات ایجاد شده را اندازهگیری خواهد کرد و به سیگنال قابل پردازش تبدیل میکنند.
- ارسال اطلاعات به کنترلر دستگاه: سیگنال وزن به PLC یا کنترلر ارسال میشود تا مقدار محصول بررسی و فرآیند بستهبندی کنترل شود.
- تنظیم دقیق مقدار پرشدن بسته: دستگاه با توجه به وزن ثبت شده، زمان توقف یا ادامه پر کردن را مشخص میکند.
به همین خاطر، یک لودسل کوچک میتواند وزنهای مختلف را با دقت بالا اندازهگیری کرده و نقش مهمی در کاهش خطای وزن و افزایش کیفیت بستهبندی داشته باشد.

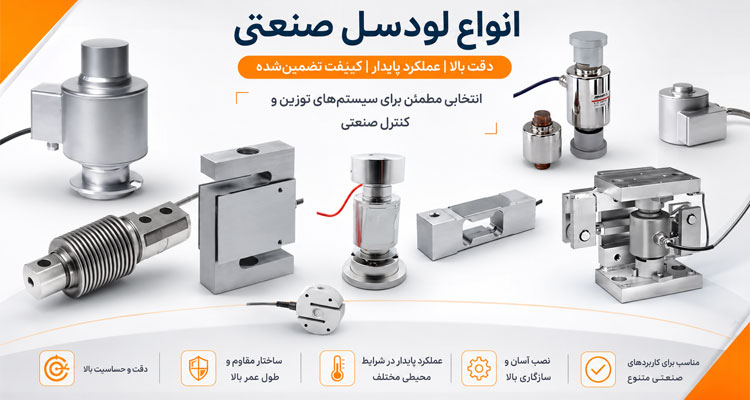

انواع لودسل مورد استفاده در دستگاههای بستهبندی
لودسلها در مدلهای مختلف طراحی و تولید میشوند، اما تمامی آنها در دستگاههای بستهبندی کاربرد ندارند. انتخاب نوع مناسب به ظرفیت دستگاه، دقت مورد نیاز و نحوه اعمال نیرو بستگی دارد. مدلهای مختلف لودسل در صنعت بستهبندی به شرح زیر است:
لودسل تک نقطهای (Single Point)
این نوع لودسل جهت اندازهگیری وزن با دقت بالا در ظرفیتهای پایین تا متوسط طراحی شده است و اغلب در دستگاههای بستهبندی کوچک، ترازوهای صنعتی و سیستمهای توزین تککفهای استفاده میشود.

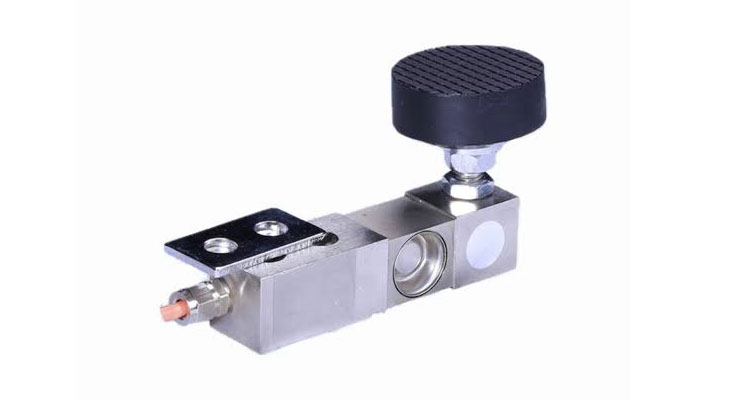

لودسل خمشی (Shear Beam)
لودسل خمشی جزو کاربردی ترین مدلها در صنایع بستهبندی است. این لودسل تحمل بار مناسبی دارد و به خاطر دقت و پایداری بالا، در دستگاههای پرکن، سیستمهای توزین مخازن و خطوط بستهبندی صنعتی استفاده میشود.
لودسل فشاری (Compression)
در این دستگاه وزن به صورت مستقیم به لودسل وارد میشود و سنسور تغییرات ایجاد شده را اندازهگیری خواهد کرد. لودسلهای فشاری بیشتر در دستگاههای وزنکشی سنگین، سیلوها و خطوط تولید با ظرفیت بالا استفاده میشوند.
لودسل کششی (S-Type)
لودسل کششی (S-Type) جهت اندازهگیری نیروهای کششی و فشاری طراحی شده است. این مدل بیشتر در سیستمهای آویز، تجهیزات کششی و برخی کاربردهای خاص در خطوط بستهبندی استفاده میشود.
جدول مقایسه انواع لودسل
| نوع لودسل | ظرفیت مناسب | کاربرد در دستگاه بستهبندی |
|---|---|---|
| تکنقطهای | کم تا متوسط | دستگاههای کوچک و ترازوهای توزینی |
| خمشی | متوسط تا بالا | دستگاههای پرکن و خطوط بستهبندی |
| فشاری | بالا | سیلوها، مخازن و دستگاههای سنگین |
| کششی (S-Type) | متغیر | سیستمهای آویز و کاربردهای خاص |
به غیر از مدلهای اشاره شده در بخش قبلی، لودسلهایی مانند دیسکی (Spoke Type)، کنیستر (Canister)، میله برشی تکسر و دوسر نیز در صنایع مختلف استفاده میشوند؛ ولی به دلیل کاربرد محدود در دستگاههای بستهبندی، معمولاً در این تجهیزات کمتر مورد استفاده قرار میگیرند.
مهمترین مشخصات فنی لودسل دستگاه بستهبندی چیست؟
هنگام انتخاب لودسل، تنها ظرفیت یا قیمت اهمیت ندارد. بررسی مشخصات فنی زیر به شما کمک میکند لودسلی متناسب با نیاز دستگاه و شرایط کاری خود انتخاب کنید.
ظرفیت وزنی
ظرفیت لودسل باید متناسب با حداکثر وزن قابل اندازهگیری در دستگاه باشد. انتخاب ظرفیت کمتر از نیاز باعث آسیب به لودسل و انتخاب ظرفیت بسیار بالاتر نیز میتواند دقت اندازهگیری را کاهش دهد.
دقت و کلاس دقت
هرچه دقت لودسل بیشتر باشد، اختلاف وزن بین بستهها کمتر خواهد بود. برای دستگاههای بستهبندی مواد غذایی، دارویی و محصولات با ارزش بالا، استفاده از لودسلهای با کلاس دقت مناسب اهمیت زیادی دارد.
درجه حفاظت
اگر دستگاه در محیطهای مرطوب، پرگرد و غبار یا قابل شستوشو کار میکند، بهتر است لودسل دارای درجه حفاظت IP65، IP67 یا IP68 باشد تا در برابر نفوذ آب و گرد و غبار مقاوم بماند.
جنس بدنه
لودسلها معمولاً از آلومینیوم، فولاد آلیاژی یا استیل ضدزنگ (Stainless Steel) ساخته میشوند. در صنایع غذایی و دارویی، مدلهای استیل ضدزنگ به دلیل مقاومت بالا در برابر رطوبت و خوردگی، انتخاب مناسبتری هستند.
سرعت پاسخدهی
در خطوط بستهبندی پرسرعت، لودسل باید بتواند وزن را در کوتاهترین زمان اندازهگیری کند. سرعت پاسخدهی بالا منجر به افزایش راندمان دستگاه و کاهش خطای وزن در تولید انبوه میشود.
لودسل تنها یکی از قطعات مهم دستگاه بستهبندی است. برای مشاهده سایر قطعات و تجهیزات موردنیاز دستگاههای بستهبندی، به بخش قطعات دستگاه بسته بندی مراجعه کنید.
تفاوت لودسل معمولی و لودسل صنعتی دستگاه بستهبندی چیست؟
هر دو مدل دستگاه لودسل اندازهگیری وزن را انجام میدهند ولی لودسلهای صنعتی برای کار مداوم، دقت بالا و شرایط سخت محیطی طراحی شدهاند. به همین خاطر، استفاده از لودسل معمولی در دستگاههای بستهبندی صنعتی میتواند منجر به کاهش دقت، افزایش خرابی و توقف خط تولید شود.
| ویژگی | لودسل معمولی | لودسل صنعتی |
|---|---|---|
| دقت اندازهگیری | مناسب برای کاربردهای عمومی | بالا و پایدار در کار مداوم |
| ظرفیت تحمل بار | معمولاً پایینتر | متناسب با کاربردهای صنعتی و بارهای سنگین |
| مقاومت محیطی | مقاومت محدود در برابر رطوبت و گرد و غبار | دارای IP بالا و مناسب محیطهای صنعتی |
| جنس بدنه | آلومینیوم یا فولاد معمولی | فولاد آلیاژی یا استیل ضدزنگ |
| کاربری | ترازوها و کاربردهای عمومی | دستگاههای بستهبندی، پرکن و خطوط تولید |
در مواردی که دستگاه بستهبندی به صورت مداوم و در چند شیفت کاری فعالیت کند، انتخاب لودسل صنعتی هزینه نیست، بلکه سرمایهگذاری برای افزایش دقت، کاهش خرابی و جلوگیری از توقف خط تولید است. این موضوع در بلندمدت هزینههای تعمیر و ضایعات مواد اولیه را نیز کاهش میدهد.
لودسل در چه دستگاههای بستهبندی استفاده میشود؟
لودسل در هر دستگاهی که اندازهگیری دقیق وزن محصول اهمیت داشته باشد، نقش مهمی خواهد داشت. نوع لودسل و ظرفیت آن با توجه به نوع محصول، سرعت تولید و دقت مورد نیاز انتخاب میشود.
لودسل دستگاه بستهبندی پودری
در دستگاههای بستهبندی پودر (آرد، ادویه، شیر خشک و مواد شیمیایی)، دستگاه لودسل وزن مواد را به صورت دقیق کنترل میکند تا هر بسته با وزن یکسان تولید شود.
لودسل دستگاه بستهبندی گرانولی
در بستهبندی محصولاتی اعم از حبوبات، برنج، خشکبار، شکر و خوراک دام، لودسل وظیفه اندازهگیری وزن گرانولها را بر عهده دارد و از اختلاف وزن بین بستهها جلوگیری میکند.
لودسل دستگاه پرکن مایعات
در دستگاههای پرکن مایعات، لودسل مقدار مایع وارد شده به هر ظرف را اندازهگیری میکند. این روش برای محصولاتی که باید با وزن مشخص پر شوند، دقت بالایی فراهم میکند.
لودسل دستگاه کیسهپرکن
در دستگاههای کیسهپرکن، لودسل جهت توزین مواد قبل یا حین پر شدن کیسه استفاده میشود و در بستهبندی محصولاتی مانند سیمان، کود، غلات و مواد معدنی کاربرد دارد.
لودسل دستگاه توزین چند هد
در دستگاههای مولتیهد، هر هد به یک لودسل مجهز است تا وزن محصول را به صورت مستقل اندازهگیری کند. بعد از آن سیستم، بهترین ترکیب وزن را انتخاب میکند تا بستهها با بیشترین دقت و کمترین هدررفت مواد تولید شوند.
در مواردی که دستگاه بستهبندی شما بر اساس وزن محصول کار میکند، انتخاب لودسل متناسب با نوع دستگاه و ظرفیت تولید، تاثیر مستقیمی بر دقت توزین، سرعت بستهبندی و کاهش ضایعات خواهد داشت.
علائم خرابی لودسل دستگاه بستهبندی چیست؟
خرابی لودسل در بیشتر موارد با کاهش دقت توزین یا نمایش وزنهای غیرعادی خود را نشان میدهد. در مواردی که هر یک از علائم زیر را مشاهده کردید، بهتر است لودسل، کابلها و تنظیمات دستگاه بررسی شوند.
- تغییرات ناگهانی وزن نمایش داده شده: عدد وزن بدون تغییر در مقدار محصول، به صورت ناگهانی کم یا زیاد میشود.
- ثابت نبودن عدد وزن: وزن بر روی نمایشگر مدام نوسان خواهد داشت و روی یک عدد مشخص ثابت نمیماند.
- نیاز مداوم به صفر کردن یا کالیبراسیون: در مواردی که دستگاه مرتب نیاز به کالیبراسیون مجدد داشته باشد، ممکن است لودسل یا اتصالات آن دچار مشکل شده باشد.
- کاهش دقت وزن بستهها: اختلاف وزن بین بستهها بیشتر از حد مجاز میشود یا دستگاه مقدار نادرستی از محصول را پر میکند.
- آسیبدیدگی کابل یا اتصالات: پارگی کابل، شل بودن سوکتها یا نفوذ رطوبت به اتصالات میتواند منجر به ارسال سیگنال نادرست و اختلال در عملکرد لودسل شود.
دلایل خراب شدن لودسل دستگاه بستهبندی
لودسلها عمر بالایی دارند، ولی استفاده نادرست یا شرایط نامناسب کاری میتواند منجر به کاهش دقت یا خرابی آنها شود. رایجترین علل خرابی لودسل به شرح زیر است:
- اعمال بار بیش از ظرفیت لودسل: وارد شدن وزن بیشتر از ظرفیت مجاز، میتواند به ساختار داخلی لودسل آسیب برساند.
- ضربه و فشار مکانیکی: در صورت برخورد اجسام سنگین یا وارد شدن ضربه هنگام نصب و جابهجایی، از دلایل رایج خرابی لودسل است.
- نفوذ آب، رطوبت و گرد و غبار: در صورت پایین بودن درجه حفاظت (IP) یا آسیب دیدن آببندی، عملکرد لودسل دچار اختلال میشود.
- آسیب کابل و اتصالات: پارگی کابل، قطعی سیم یا اتصال نامناسب، باعث ارسال سیگنال نادرست به کنترلر خواهد شد.
- نصب و کالیبراسیون غیراصولی: نصب نادرست، تراز نبودن لودسل یا کالیبراسیون اشتباه میتواند دقت اندازهگیری را کاهش دهد.
- لرزش مداوم دستگاه: ارتعاشات شدید در خط تولید، با گذشت زمان بر عملکرد و دقت لودسل تاثیر منفی خواهد گذاشت.
چگونه لودسل مناسب دستگاه بستهبندی انتخاب کنیم؟
انتخاب لودسل مناسب، از فاکتورهای تاثیرگذار بر دقت توزین، سرعت بستهبندی و عمر دستگاه محسوب میشود به همین خاطر نیاز است تا هنگام خرید به مواردی که اشاره میکنیم توجه داشته باشید.
- ظرفیت لودسل: ظرفیت باید با حداکثر وزن قابل اندازهگیری دستگاه باشد؛ نه کمتر از نیاز و نه بیش از حد بزرگ.
- نوع لودسل: با توجه به نوع دستگاه، از لودسل تک نقطهای، خمشی، فشاری یا کششی استفاده کنید.
- دقت اندازهگیری: آن دسته از محصولاتی که حساسیت وزنی بالایی دارند، لودسل با کلاس دقت بالاتر انتخاب کنید.
- شرایط محیطی: در مواردی که دستگاه در محیط مرطوب یا پرگرد و غبار کار میکند، لودسل با درجه حفاظت IP65 ،IP67 یا IP68 گزینه مناسبتری است.
- جنس بدنه: در صنایع غذایی، دارویی و شیمیایی، لودسلهای استیل ضدزنگ مقاومت بیشتری در برابر رطوبت و خوردگی دارند.
- سازگاری با دستگاه: نوع خروجی، ابعاد نصب و مشخصات فنی لودسل باید با کنترلر و سیستم توزین دستگاه سازگار باشد.
- کیفیت و خدمات پس از فروش: انتخاب برند معتبر و دسترسی به خدمات فنی و کالیبراسیون، هزینههای نگهداری را در بلندمدت کاهش میدهد.
روش تست و کالیبراسیون لودسل دستگاه بستهبندی
جهت حفظ دقت سیستم توزین، لودسل دستگاه بستهبندی نیاز است در زمان بندیهای مختلف بررسی و کالیبره شود. تست صحیح لودسل کمک میکند مشکلاتی مانند خطای وزن، نوسان نمایشگر و کاهش دقت بستهها سریعتر شناسایی شوند.
تست سلامت لودسل با مولتیمتر
با استفاده از مولتیمتر میتوان وضعیت اولیه لودسل را بررسی کرد. در این تست، مقاومت بین سیمهای لودسل اندازهگیری میشود تا مشخص شود مدار داخلی، کابلها یا اتصالات دچار قطعی یا اتصال کوتاه نشدهاند.
بررسی سیگنال خروجی لودسل
در حالت سالم، لودسل باید با توجه به مقدار وزن وارد شده، سیگنال خروجی مشخص و پایدار تولید کند. تغییرات غیرعادی در خروجی میتواند نشانه خرابی لودسل، مشکل کابلکشی یا اختلال در سیستم توزین باشد.
اهمیت کالیبراسیون دورهای
کالیبراسیون منظم منجر میشود دستگاه وزن واقعی محصول را با دقت بیشتری تشخیص دهد. فاکتورهای مختلف مانند لرزش دستگاه، تغییر شرایط محیطی، ضربه یا استفاده طولانیمدت میتوانند منجر به تغییر در دقت لودسل شوند؛ به همین خاطر انجام کالیبراسیون دورهای جهت جلوگیری از خطای وزن و کاهش ضایعات ضروری است.
تفاوت لودسل دستگاه بستهبندی با سنسور وزن معمولی چیست؟
لودسل دستگاه بستهبندی برای کار مداوم، اندازهگیری دقیق و شرایط صنعتی طراحی شده است؛ در حالی که سنسورهای وزن معمولی بیشتر برای کاربردهای عمومی مانند ترازوهای ساده استفاده میشوند. تفاوت اصلی این دو در میزان دقت، دوام و توانایی کار در محیطهای صنعتی است.
| ویژگی | لودسل دستگاه بستهبندی | سنسور وزن معمولی |
|---|---|---|
| کاربرد اصلی | دستگاههای بستهبندی، پرکن، خطوط تولید و سیستمهای توزین صنعتی | ترازوهای خانگی و کاربردهای عمومی |
| دقت اندازهگیری | دقت بالا و مناسب کنترل وزن بستهها | دقت محدودتر برای مصارف ساده |
| تحمل کار مداوم | مناسب کارکرد طولانی و چند شیفت کاری | معمولاً برای استفاده محدود طراحی شده است |
| مقاومت محیطی | مقاوم در برابر لرزش، گرد و غبار و شرایط صنعتی (در مدلهای مناسب) | مقاومت کمتر در شرایط سخت محیطی |
| ظرفیت وزنی | دارای مدلهای مختلف برای وزنهای کم تا چندین تن | معمولاً ظرفیت محدودتر |
| جنس بدنه | معمولاً فولاد آلیاژی یا استیل ضدزنگ صنعتی | بیشتر از مواد سبکتر و اقتصادیتر |
| پایداری عملکرد | حفظ دقت در طول زمان و شرایط کاری متغیر | احتمال تغییر دقت با استفاده طولانی بیشتر است |
در دستگاههای بستهبندی که دقت وزن، سرعت تولید و کاهش ضایعات اهمیت دارد، استفاده از لودسل صنعتی انتخاب مناسبتری است؛ و علت آن این است که سنسورهای معمولی معمولاً توانایی تحمل شرایط کاری خطوط تولید را ندارند.
هنگام خرید لودسل دستگاه بستهبندی به چه نکاتی توجه کنیم؟
انتخاب لودسل مناسب تاثیر مستقیمی بر دقت توزین، عملکرد دستگاه و هزینههای نگهداری دارد. هنگام خرید، بهتر است موارد زیر را بررسی کنید:
- ظرفیت وزنی مناسب: ظرفیت لودسل باید متناسب با حداکثر وزن محصول و شرایط کاری دستگاه انتخاب شود تا هم دقت حفظ شود و هم از آسیب به سنسور جلوگیری شود.
- نوع لودسل نوع دستگاه و نحوه اعمال نیرو کمک میکند مدل مناسب مانند تک نقطهای، خمشی، فشاری یا کششی را انتخاب کنید.
- دقت اندازهگیری: برای محصولاتی که وزن دقیق اهمیت دارد، استفاده از لودسل با دقت مناسب منجر به کاهش خطای بستهبندی میشود.
- مقاومت در برابر شرایط محیطی: در محیطهای مرطوب، پرگرد و غبار یا قابل شستشو، لودسل با درجه حفاظت مناسب (IP) انتخاب بهتری خواهد بود.
- جنس و کیفیت ساخت: لودسلهای ساخته شده از استیل ضدزنگ یا فولاد آلیاژی، دوام بیشتری در محیطهای صنعتی دارند.
- سازگاری با سیستم کنترل دستگاه: مشخصات فنی دستگاه اعم از نوع خروجی، ولتاژ تغذیه و ابعاد نصب باید با کنترلر و سیستم توزین دستگاه هماهنگ باشد.
- برند و خدمات پس از فروش: دسترسی به قطعات، کالیبراسیون و پشتیبانی فنی در طول عمر دستگاه اهمیت زیادی دارد.
سوالات متداول درباره لودسل دستگاه بستهبندی
در این بخش به مهمترین سوالاتی پاسخ داده شده که در بخشهای قبلی کمتر به آنها اشاره شده است.
انتخاب هر لودسلی برای دستگاه بستهبندی مناسب است؟
خیر. لودسل باید با توجه به نوع دستگاه، ظرفیت توزین، سرعت کار و شرایط محیطی انتخاب شود. استفاده از لودسل نامناسب میتواند منجر به کاهش دقت وزن و خرابی زودهنگام سیستم توزین شود.
عمر مفید لودسل دستگاه بستهبندی چقدر است؟
عمر لودسل به کیفیت ساخت، نحوه نصب، میزان بار وارد شده و شرایط کاری بستگی دارد. در صورت انتخاب صحیح، نصب اصولی و انجام سرویسهای دورهای، لودسل میتواند سالها بدون مشکل کار کند.
آیا امکان تعمیر لودسل خراب وجود دارد؟
در بسیاری از موارد، مشکلاتی مانند خرابی کابل، اتصالات یا تنظیمات سیستم قابل بررسی و رفع هستند؛ ولی اگر بخش داخلی لودسل آسیب دیده باشد، معمولاً تعویض آن گزینه مطمئنتری در مقایسه با تعمیر است.
چرا بعد از تعویض لودسل، دستگاه وزن اشتباه نشان میدهد؟
بعد از نصب لودسل جدید، معمولاً نیاز به کالیبراسیون و تنظیم مجدد دستگاه وجود دارد. همچنین باید مواردی مانند نصب صحیح، تراز بودن سیستم توزین و سازگاری لودسل با کنترلر بررسی شود.
آیا لرزش دستگاه بستهبندی روی عملکرد لودسل تاثیر میگذارد؟
بله. لرزشهای مداوم میتوانند منجر به نوسان عدد وزن و کاهش دقت اندازهگیری شود. به همین خاطر، نصب صحیح لودسل و جلوگیری از انتقال لرزش به بخش توزین اهمیت زیادی دارد.
چند لودسل برای یک دستگاه بستهبندی نیاز است؟
تعداد لودسل به طراحی دستگاه و ظرفیت توزین بستگی دارد. برخی دستگاهها با یک لودسل کار میکنند و در سیستمهای بزرگتر ممکن است از چند لودسل برای توزیع بهتر بار استفاده شود.
چه زمانی باید لودسل دستگاه بستهبندی را تعویض کرد؟
در مواردی که لودسل با وجود بررسی کابلها، تنظیمات و کالیبراسیون همچنان خطای وزن ایجاد کند یا سیگنال خروجی آن ناپایدار باشد، تعویض آن ضروری است.
آیا لودسل دستگاه بستهبندی نیاز به نگهداری دارد؟
لودسل معمولاً نیاز به سرویس پیچیدهای ندارد، ولی بررسی دورهای اتصالات، جلوگیری از ورود رطوبت و انجام کالیبراسیون منظم منجر به افزایش عمر و حفظ دقت آن میشود.
