برای این که در این مورد اطلاعات کافی داشته باشید در این مقاله با نحوه عملکرد PLC، نقش آن در دستگاههای بستهبندی، ارتباط آن با دیگر تجهیزات و مزایای استفاده از این کنترلر در خطوط تولید آشنا خواهید شد.

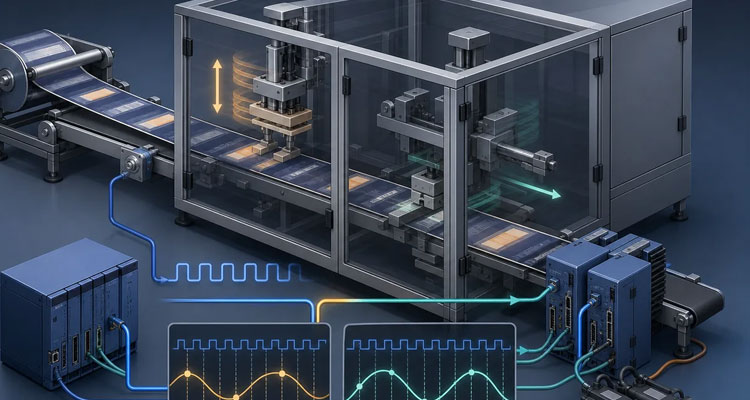

PLC چیست و چرا در صنعت بستهبندی اهمیت دارد؟
PLC همان Programmable Logic Controller جهت مدیریت و اجرای خودکار فرآیندهای ماشین آلات طراحی شده است و همزمان با دریافت اطلاعات از ورودیهایی مانند سنسورها و لودسل، وضعیت دستگاه را به صورت لحظهای بررسی خواهد کرد و با توجه به برنامه تعریف شده، فرمانهای لازم را به خروجیهایی مانند سروو موتور، اینورتر، فک دوخت، شیرهای پنوماتیک و سایر تجهیزات ارسال میکند.
به همین خاطر، PLC مرکز کنترل دستگاههای بستهبندی محسوب میشود و وظیفه هماهنگ سازی تمامی مراحل، از ورود محصول تا بستهبندی نهایی، را بر عهده دارد. استفاده از PLC به غیر از این که به افزایش دقت و سرعت عملکرد دستگاه کمک میکند، امکان تغییر آسان تنظیمات، کاهش خطاهای عملیاتی و کنترل پایدار فرآیند تولید را نیز فراهم میکند؛ به همین خاطر تقریباً تمامی مدلهای دستگاه بسته بندی مدرن به این فناوری مجهز هستند.
PLC چگونه کار میکند؟
یکی از مواردی که برای شما مهم خواهد بود این است که PLC چگونه کار میکند؟ برای پاسخ به این سوال در ادامه به بررسی مراحلی خواهیم پرداخت که نشان دهنده عملکرد دستگاه است:
چرخه اسکن (Scan Cycle) در PLC
PLC برای کنترل دستگاههای بستهبندی از فرآیندی به نام Scan Cycle استفاده میکند. در هر چرخه، در ابتدای کار وضعیت تمام ورودیهای دستگاه را بررسی میکند، بعد از آن با توجه به برنامهای که روی آن اجرا شده تصمیم میگیرد و در نهایت فرمانهای لازم را به خروجیها ارسال میکند. این چرخه به صورت پیوسته و در چند میلیثانیه تکرار خواهد شد و به همین خاطر دستگاه میتواند بدون وقفه و با دقت بالا کار کند.
دریافت اطلاعات از سنسورها و ارسال فرمان به عملگرها
PLC این امکان را فراهم میکند تا اطلاعات را از تجهیزاتی مانند سنسورهای نوری، سنسورهای دما، لودسل و سیستم توزین دریافت کند. بعد از تحلیل این اطلاعات، فرمان مناسب را به عملگرهایی مانند سروو موتور، اینورتر، فک دوخت، شیرهای پنوماتیک و نوار نقاله ارسال میکند. برای عنوان مثال، در مواردی که سنسور وجود محصول را تشخیص ندهد، PLC از دوخت یا برش بسته جلوگیری میکند تا از تولید محصول معیوب جلوگیری شود.
اجرای برنامه کنترلی در کسری از ثانیه
یکی از مهمترین مزیتهای PLC، سرعت پردازش بسیار بالا است و این کنترلر میتواند در هر ثانیه هزاران بار اطلاعات ورودی را پردازش کرده و فرمانهای جدید صادر کند. این سرعت منجر میشود تمام قسمتهای دستگاه بستهبندی، از سیستم توزین و انتقال محصول گرفته تا دوخت و برش، کاملاً هماهنگ عمل کنند. نتیجه وجود این هماهنگی، افزایش سرعت تولید، کاهش خطاهای عملیاتی و حفظ کیفیت یکنواخت بستهبندی خواهد بود.

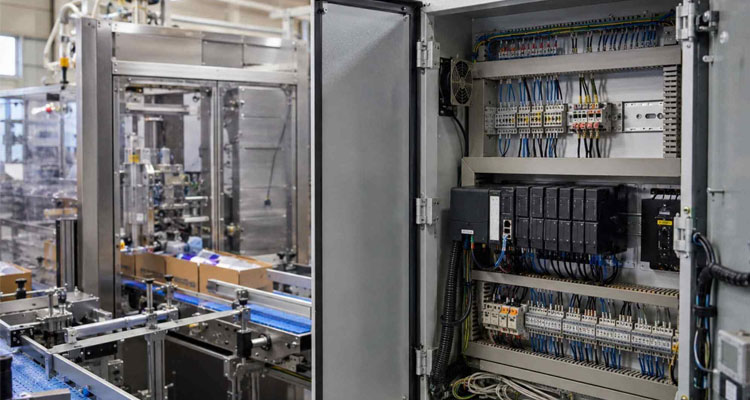

PLC چه نقشی در دستگاههای بسته بندی دارد؟
PLC جزو مهمترین اجزای سیستمهای اتوماسیون صنعتی محسوب میشود و وظایف PLC در دستگاههای بستهبندی به شرح زیر است:
- هماهنگسازی عملکرد تمام قسمتهای دستگاه از ابتدای ورود محصول تا بسته بندی نهایی
- کنترل زمانبندی و ترتیب اجرای فرآیندهای مختلف (توزین، انتقال، دوخت و برش)
- پردازش اطلاعات دریافتی از سنسورها و صدور فرمان برای تجهیزات مختلف
- کنترل سرعت و حرکت تجهیزات (سروو موتور، اینورتر و نوار نقاله)
- مدیریت سیستمهای پنوماتیک، فک دوخت و سایر عملگرهای دستگاه
- کاهش خطاهای انسانی و جلوگیری از توقفهای غیرضروری خط تولید
- فراهم کردن امکان تغییر سریع تنظیمات دستگاه متناسب با نوع محصول یا بستهبندی
برای آشنایی بیشتر با اجزای مختلف دستگاههای بستهبندی، میتوانید صفحه قطعات دستگاه بسته بندی را مشاهده کنید و با عملکرد هر یک از بخشهای مکانیکی و الکتریکی این تجهیزات آشنا شوید.
PLC چه بخشهایی از دستگاه بسته بندی را کنترل میکند؟
امکان کنترل بخشهایی که در ادامه به آنها اشاره میکنیم توسط PLC وجود دارد.
کنترل سروو موتور
در اغلب دستگاههای بستهبندی، سروو موتور موظف به انجام حرکتهای دقیق و کنترل شده میباشد و با ارسال فرمان به سروو، سرعت، موقعیت و زمان حرکت آن را تنظیم خواهد کرد تا عملیاتهایی مانند کشش فیلم، جابهجایی محصول یا برش بستهبندی با دقت بالا و بدون خطا انجام شوند.
کنترل اینورتر و موتورهای الکتریکی
PLC عملکرد اینورتر را جهت کنترل سرعت و جهت چرخش موتورهای الکتریکی مدیریت میکند. وجود این ارتباط باعث میشود بخشهایی مانند نوار نقاله یا سیستم انتقال محصول متناسب با سرعت تولید حرکت کنند و از توقف یا ناهماهنگی در فرآیند بستهبندی جلوگیری شود.
مدیریت سنسورهای نوری، مجاورتی و دمایی
سنسورها اطلاعات لحظهای دستگاه را در اختیار PLC قرار میدهند. وجود این کنترلر کمک میکند دادههای دریافتی از سنسورهای نوری، مجاورتی و دمایی را پردازش کرده و با توجه به آن درباره ادامه یا توقف فرآیند، فعال شدن بخشهای مختلف یا نمایش خطا تصمیمگیری میکند.
کنترل فک دوخت و المنت حرارتی
کیفیت دوخت بستهبندی به کنترل دقیق دما و زمان وابسته است. PLC با مدیریت فک دوخت و المنت حرارتی، دمای مورد نیاز و مدت زمان دوخت را تنظیم میکند تا بستهها به صورت یکنواخت و بدون آسیب به محصول آببندی شوند.
کنترل سیستم توزین و لودسل
در دستگاههای بستهبندی توزیندار، لودسل وزن محصول را اندازهگیری خواهد کرد و اطلاعات را به PLC ارسال میکند. PLC بعد از رسیدن وزن به مقدار تعیین شده، فرمان توقف سیستم توزین و انتقال محصول به مرحله بعد را صادر میکند تا دقت وزن هر بسته حفظ شود.
کنترل شیرهای پنوماتیک و جکها
اغلب حرکتهای مکانیکی دستگاه توسط جکها و شیرهای پنوماتیک انجام میشود. PLC زمان فعال یا غیرفعال شدن این تجهیزات را کنترل خواهد کرد تا عملیاتهایی مانند نگهداشتن، هدایت یا جابهجایی محصول با هماهنگی کامل انجام شود.
ارتباط با HMI برای تنظیمات اپراتور
اپراتور از طریق HMI میتواند پارامترهایی مانند سرعت دستگاه، دمای دوخت، وزن محصول یا تعداد بستهها را تنظیم کند. PLC این تنظیمات را دریافت خواهد کرد و بدون نیاز به تغییر سیمکشی یا سختافزار، آنها را در عملکرد دستگاه اعمال میکند. همچنین اطلاعاتی مانند وضعیت دستگاه، هشدارها و خطاها را برای نمایش به HMI ارسال میکند.

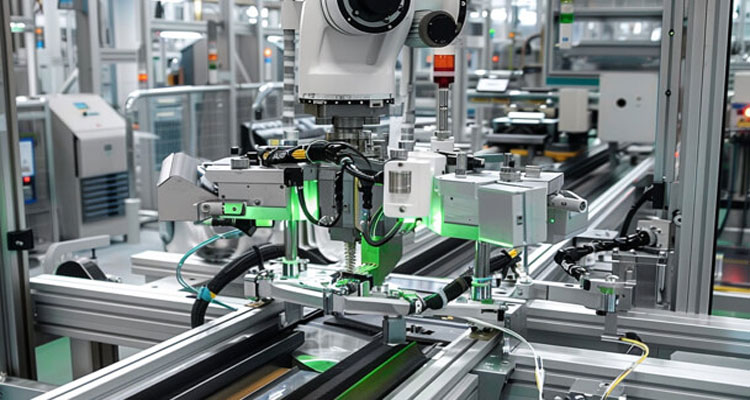

مزایای استفاده از PLC در دستگاههای بستهبندی
استفاده از PLC در دستگاههای بستهبندی منجر به افزایش دقت کنترل، بهبود عملکرد دستگاه و کاهش مشکلات عملیاتی میشود. مهمترین مزایای انتخاب آن به شرح زیر است:
- افزایش دقت در فرآیند بستهبندی: PLC از طریق کنترل دقیق زمانبندی، حرکت موتورها و عملکرد تجهیزات، خطاهای تولید را کاهش میدهد.
- افزایش سرعت و بهرهوری دستگاه: هماهنگی سریع بین قسمتهایی مانند سروو موتور، سیستم توزین و فک دوخت منجر به افزایش ظرفیت تولید میشود.
- کاهش خطاهای انسانی: بسیاری از فرآیندها به صورت خودکار انجام میشوند و نیاز به دخالت مداوم اپراتور کاهش پیدا میکند.
- امکان تغییر آسان تنظیمات دستگاه: اپراتور میتواند از طریق HMI فاکتورهایی مانند سرعت، وزن، دما و زمان دوخت را به راحتی تغییر دهد.
- کاهش توقفهای خط تولید: PLC با تشخیص خطاها و نمایش هشدارها، عیبیابی دستگاه را سریعتر انجام میدهد و زمان توقف را کاهش میدهد.
- هماهنگی بهتر بین اجزای دستگاه: ارتباط PLC با سنسورها، اینورتر، سروو موتور، پنوماتیک و سیستم توزین منجر به عملکرد یکپارچه دستگاه میشود.
- قابلیت توسعه و ارتقا در آینده: از طریق اضافه کردن تجهیزات جدید یا تغییر برنامه کنترلی بدون تغییر اساسی در ساختار دستگاه وجود دارد.
- افزایش عمر تجهیزات مکانیکی و الکتریکی: کنترل دقیق حرکتها و جلوگیری از عملکردهای نادرست، فشار کمتری به قطعات دستگاه وارد میکند.
تفاوت PLC با کنترلرهای سنتی (رلهای)
در سیستمهای قدیمی، کنترل دستگاههای بستهبندی اغلب با استفاده از رلهها و مدارهای سیمکشی انجام میشد. به دلیل افزایش پیچیدگی ماشینآلات و نیاز به سرعت و دقت بیشتر، PLC جایگزین این روشها شد. مهمترین تفاوتهای PLC و کنترلرهای رلهای در جدول زیر خلاصه شده است:
| ویژگی | PLC | کنترلر رلهای |
|---|---|---|
| نحوه عملکرد | با برنامه نرمافزاری کنترل میشود | با مدارهای سیمکشی و رلهها کار میکند |
| تغییر تنظیمات | با تغییر برنامه بهراحتی انجام میشود | نیازمند تغییر سیمکشی و قطعات است |
| سرعت و دقت کنترل | سرعت پردازش بالا و کنترل دقیق فرآیند | دقت و سرعت محدودتر در فرآیندهای پیچیده |
| کنترل تجهیزات مدرن | قابلیت ارتباط با HMI، سروو موتور، اینورتر و سنسورها را دارد | ارتباط محدود با تجهیزات جدید |
| عیبیابی | نمایش خطا و بررسی وضعیت دستگاه آسانتر است | پیدا کردن خطا معمولاً زمانبر است |
| فضای نصب | سیمکشی کمتر و تابلو برق جمعوجورتر | نیاز به سیمکشی زیاد و فضای بیشتر |
| مناسب برای دستگاه بستهبندی | مناسب دستگاههای اتوماتیک و خطوط تولید مدرن | مناسب سیستمهای ساده و قدیمی |
چه برندهای PLC در دستگاههای بستهبندی استفاده میشوند؟
برند PLC که امکان استفاده در دستگاههای بستهبندی دارد به نوع دستگاه، سرعت تولید، تعداد تجهیزات متصل و سطح اتوماسیون خط تولید بستگی دارد. برخی از برندهای پرکاربرد شامل موارد زیر است:
- Siemens (زیمنس): از رایجترین PLCها در دستگاههای بستهبندی صنعتی با قابلیت ارتباط با HMI، سروو موتور و اینورتر محسوب میشود.
- Delta (دلتا): گزینهای مناسب و پرکاربرد برای دستگاههای بستهبندی متوسط با نیازهای کنترلی معمولی است.
- Mitsubishi (میتسوبیشی): مناسب برای دستگاههایی که به سرعت پردازش بالا و کنترل دقیق حرکت نیاز دارند.
- Omron (امرون): قابلیت استفاده در صنایع غذایی و دارویی به دلیل دقت و پایداری بالا را دارد.
- Schneider Electric (اشنایدر): انتخابی مناسب برای خطوط تولید بزرگ و سیستمهای اتوماسیون صنعتی پیشرفته است.
- Allen-Bradley: بیشتر در پروژههای صنعتی بزرگ و خطوط تولید بینالمللی استفاده میشود.
در انتخاب PLC مناسب، به غیر از برند باید عواملی مانند تعداد ورودی و خروجی، سرعت پردازش، قابلیت اتصال به HMI، سروو موتور، اینورتر و امکان توسعه دستگاه در آینده نیز بررسی شود.
هنگام خرید دستگاه بستهبندی، PLC مناسب چه ویژگیهایی باید داشته باشد؟
انتخاب PLC مناسب در دستگاه بستهبندی فاکتور مهم و تاثیرگذار بر سرعت، دقت و قابلیت توسعه دستگاه محسوب میشود و یک PLC مناسب باید علاوه بر کنترل صحیح فرآیند بستهبندی، امکان هماهنگی با سایر تجهیزات و نیازهای آینده خط تولید را نیز داشته باشد.
از ویژگیهای مهم یک PLC مناسب میتوان به موارد زیر اشاره کرد:
- تعداد ورودی و خروجی (I/O) کافی: امکان دریافت اطلاعات از سنسورها و کنترل تجهیزاتی مانند سروو موتور، اینورتر و شیرهای پنوماتیک را داشته باشد.
- سرعت پردازش مناسب: برای دستگاههای پرسرعت، PLC باید بتواند اطلاعات را سریع پردازش کرده و بدون تاخیر فرمان صادر کند.
- قابلیت ارتباط با HMI و تجهیزات جانبی: امکان اتصال به HMI، سیستم توزین، لودسل و سایر تجهیزات منجر به کنترل و مدیریت بهتر دستگاه میشود.
- قابلیت توسعه در آینده: بهتر است PLC امکان اضافه شدن ورودی، خروجی یا تجهیزات جدید را داشته باشد.
- پایداری و کیفیت ساخت: PLC باید برای کارکرد مداوم در محیط صنعتی و شرایط کاری سخت مناسب باشد.
- دسترسی به خدمات و قطعات: انتخاب برندهای شناخته شده منجر به سهولت تعمیر، برنامهریزی و تامین قطعات در آینده میشود.
به طور کلی میتوان گفت که بهترین PLC برای دستگاه بستهبندی، مدلی است که متناسب با نوع محصول، سرعت تولید، تعداد تجهیزات دستگاه و نیازهای خط تولید انتخاب شود، نه صرفاً بر اساس برند یا قیمت.
مشکلات رایج PLC در دستگاههای بستهبندی و راهکارهای رفع آن
PLC معمولاً عملکرد پایدار و قابل اعتمادی دارد، اما برخی مشکلات میتوانند باعث اختلال در کارکرد دستگاه بستهبندی شوند. رایجترین موارد عبارتاند از:
- قطع ارتباط PLC با HMI: بررسی کابلها، تنظیمات ارتباطی و شبکه دستگاه میتواند مشکل را برطرف کند.
- خطای سنسورها: خرابی یا تنظیم نادرست سنسورهای نوری، مجاورتی و دمایی منجر به ارسال اطلاعات اشتباه به PLC میشود.
- اختلال در سروو موتور یا اینورتر: بررسی تنظیمات، اتصالات و پارامترهای درایوها برای رفع مشکل ضروری است.
- عملکرد نادرست خروجیها: خرابی تجهیزات متصل اعم از فک دوخت، شیرهای پنوماتیک یا رلهها باید بررسی شود.
- خطاهای برنامه PLC: داشتن نسخه پشتیبان از برنامه و بررسی خطاهای نرمافزاری به جلوگیری از توقف دستگاه کمک میکند.
جهت عیبیابی درست، باید ارتباط PLC با تمام اجزای دستگاه مانند HMI، سنسورها، سروو موتور، اینورتر، سیستم توزین و پنوماتیک بررسی شود، زیرا عملکرد دستگاه به هماهنگی این بخشها وابسته است.
پرسشهای متداول درباره PLC در دستگاههای بستهبندی (FAQ)
در این بخش میتوانید پاسخ برخی از سوالات خود را مشاهده کنید.
آیا تمامی دستگاههای بستهبندی به PLC نیاز دارند؟
خیر. دستگاههای ساده با عملکرد محدود ممکن است بدون PLC یا با کنترلرهای ساده کار کنند، ولی در دستگاههای اتوماتیک که شامل بخشهایی مانند سیستم توزین، سروو موتور، HMI، سنسورها و پنوماتیک هستند، استفاده از PLC منجر به کنترل دقیقتر و عملکرد پایدارتر دستگاه خواهد شد.
آیا PLC منجر به افزایش سرعت دستگاه بستهبندی میشود؟
PLC به تنهایی نمیتواند سرعت مکانیکی دستگاه را افزایش نمیدهد، ولی با هماهنگسازی بهتر بخشهایی مانند موتور، سنسورها و عملگرها منجر به کاهش تاخیر، افزایش راندمان و استفاده بهتر از ظرفیت دستگاه میشود.
عمر مفید PLC در دستگاههای بستهبندی چقدر است؟
عمر PLC با توجه به فاکتورهای مختلف مانند کیفیت برند، شرایط محیطی، نحوه نگهداری و میزان کارکرد دستگاه بستگی دارد. PLCهای صنعتی معمولاً برای کارکرد طولانیمدت طراحی شدهاند و با نگهداری مناسب میتوانند سالها بدون مشکل کار کنند.
آیا امکان ارتقا یا تغییر برنامه PLC دستگاه بستهبندی وجود دارد؟
بله. یکی از مزایای PLC این است که میتوان برنامه آن را تغییر داد یا امکانات جدیدی مانند تجهیزات جدید، سنسورها یا قابلیتهای کنترلی به دستگاه اضافه کرد؛ بدون اینکه نیاز به تغییر کامل سیستم کنترل باشد.
تفاوت PLC و HMI در دستگاه بستهبندی چیست؟
PLC وظیفه پردازش اطلاعات و کنترل تجهیزات دستگاه را بر عهده دارد، در حالی که HMI رابط کاربری برای نمایش اطلاعات و تنظیم پارامترها توسط اپراتور است. به بیان ساده، PLC تصمیم میگیرد و HMI امکان ارتباط کاربر با دستگاه را فراهم میکند.
آیا خرابی PLC باعث توقف کامل دستگاه بستهبندی میشود؟
در بسیاری از دستگاهها بله، زیرا PLC مرکز کنترل سیستم است. با این حال، طراحی مناسب تابلو برق، برنامه پشتیبان و استفاده از تجهیزات باکیفیت میتواند زمان توقف و مشکلات ناشی از خرابی را کاهش دهد.
