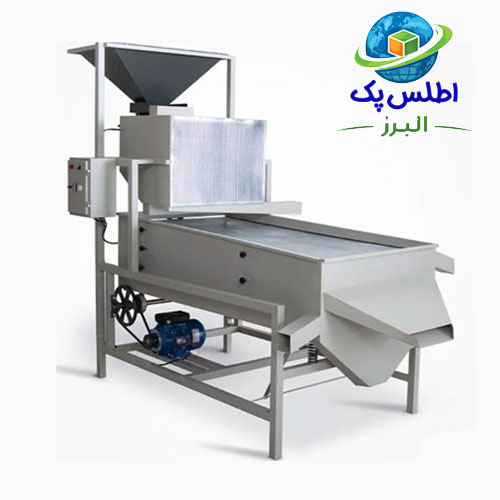

دستگاه بوجاری حبوبات چیست و چگونه کار میکند؟
دستگاه بوجاری حبوبات، دستگاهی برای جداسازی ناخالصی هایی مانند خاک، کاه، پوسته، گردوغبار و ذرات زائد از حبوبات است. این دستگاه با استفاده از بخش هایی مانند سرند و سیستم مکش هوا، محصول را از مواد اضافی جدا کرده و برای مراحل بعدی فرآوری یا بستهبندی آماده میکند. فرآیند بوجاری معمولا با ورود محصول خام به دستگاه آغاز میشود. حبوبات از طریق مخزن یا قیف ورودی وارد سیستم شده و به کمک مکانیزم تغذیه، با سرعت و میزان مشخص در مسیر فرآوری حرکت میکنند.
در ادامه، بسته به طراحی دستگاه، عملیات جداسازی با استفاده از ترکیبی از سرند، لرزش، جریان هوا و مسیرهای مختلف انتقال انجام میشود. ناخالصیهایی که از نظر اندازه یا وزن با حبوبات تفاوت دارند، از محصول جدا شده و از مسیر مخصوص ضایعات خارج میشوند. کیفیت نهایی بوجاری تنها به یک قطعه وابسته نیست. برای مثال حتی اگر سرند مناسبی در دستگاه استفاده شده باشد، تنظیم نادرست جریان هوا یا تغذیه بیش از حد محصول میتواند کیفیت جداسازی را کاهش دهد.

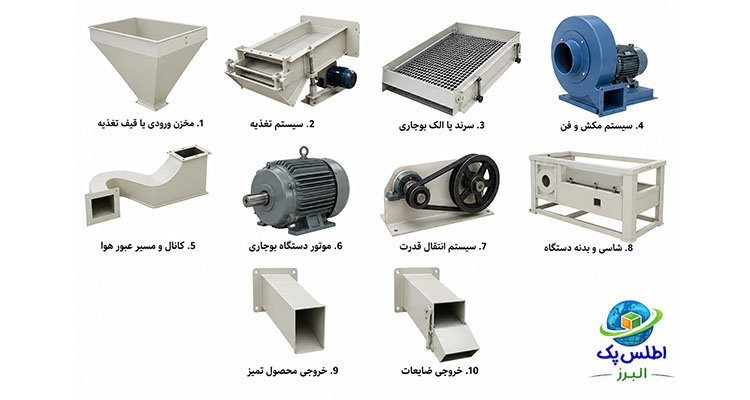

اجزای اصلی دستگاه بوجاری حبوبات
این دستگاه از بخش های مختلفی مانند سیستم تغذیه، سرند و فن تشکیل شده است. هر کدام از این اجزا نقش مهمی در جداسازی ناخالصی ها و بهبود کیفیت محصول دارند.
1. مخزن ورودی یا قیف تغذیه
قیف یا مخزن ورودی محل ورود حبوبات خام به دستگاه است. محصولی که قرار است بوجاری شود در این قسمت ریخته شده و سپس وارد سیستم تغذیه میشود. طراحی مناسب مخزن ورودی اهمیت زیادی دارد؛ زیرا ورود نامنظم یا بیش از حد محصول میتواند باعث تجمع حبوبات در مسیر دستگاه و کاهش کیفیت جداسازی شود. در مقابل، تغذیه یکنواخت کمک میکند بخش های مختلف دستگاه فرصت کافی برای جداسازی ناخالصیها داشته باشند. ظرفیت مخزن نیز باید با ظرفیت کلی دستگاه هماهنگ باشد. در دستگاه هایی که برای کار مداوم طراحی شدهاند، سیستم تغذیه معمولا نقش مهمی در کنترل جریان محصول دارد.
2. سیستم تغذیه
سیستم تغذیه وظیفه دارد حبوبات را با میزان مناسب وارد بخش های اصلی بوجاری کند. این قسمت در دستگاههای مختلف میتواند طراحی متفاوتی داشته باشد. هدف اصلی سیستم تغذیه، ایجاد یک جریان نسبتا یکنواخت از محصول است. اگر حجم زیادی از حبوبات در مدت کوتاه وارد دستگاه شود، ممکن است سرند یا سیستم مکش نتواند جداسازی را با کیفیت مطلوب انجام دهد. از طرف دیگر، تغذیه بسیار کم نیز میتواند باعث استفاده ناکارآمد از ظرفیت دستگاه شود. بنابراین قابلیت تنظیم میزان ورود محصول یکی از ویژگی هایی است که هنگام بررسی دستگاه بوجاری باید مورد توجه قرار گیرد.
3. سرند یا الک بوجاری
سرند یکی از مهمترین بخشهای دستگاه بوجاری است و در بسیاری از مدلها برای جداسازی ذرات بر اساس اندازه مورد استفاده قرار میگیرد. حبوبات و ناخالصی های همراه آنها از روی سطح سرند عبور میکنند. بسته به اندازه سوراخهای سرند، برخی ذرات از منافذ عبور کرده و برخی دیگر روی سطح باقی میمانند یا به مسیر دیگری هدایت میشوند. انتخاب سرند باید متناسب با نوع محصول انجام شود. اندازه حبوبات مختلف با یکدیگر تفاوت دارد و به همین دلیل نمیتوان یک نوع سرند را برای تمام محصولات مناسب دانست. وضعیت فیزیکی سرند نیز اهمیت دارد به همین دلیل سرندها باید به صورت دوره ای بررسی و در صورت نیاز تمیز یا تعویض شوند.
چرا سرند در کیفیت بوجاری اهمیت دارد؟
اگر سرند به درستی انتخاب و تنظیم نشده باشد، ممکن است بخشی از ناخالصی ها همراه محصول باقی بماند یا بخشی از حبوبات سالم به مسیر ضایعات منتقل شود. بنابراین کیفیت سرند تنها به جنس آن محدود نمیشود و اندازه منافذ، طراحی، وضعیت نگهداری و تناسب آن با محصول نیز اهمیت دارد.
4. سیستم مکش و فن
سیستم مکش یکی دیگر از بخش های مهم دستگاه بوجاری است که برای جداکردن مواد سبک مورد استفاده قرار میگیرد. ناخالصی هایی مانند کاه، پوسته، گردوغبار و برخی ذرات سبک، وزن کمتری نسبت به دانه سالم دارند. جریان هوای ایجاد شده توسط فن میتواند این مواد را از مسیر محصول جدا کرده و به مسیر مخصوص ضایعات هدایت کند. تنظیم شدت جریان هوا اهمیت زیادی دارد. اگر مکش ضعیف باشد، ممکن است بخشی از ناخالصی های سبک همراه محصول باقی بماند. به همین دلیل، تنظیم سیستم مکش باید با توجه به نوع محصول، ویژگی های فیزیکی حبوبات و میزان ناخالصی انجام شود.
5. کانال و مسیر عبور هوا
فن به تنهایی مسئول جداسازی نیست؛ مسیر حرکت هوا نیز نقش مهمی در عملکرد سیستم مکش دارد. کانالها و مسیرهای عبور هوا باید به شکلی طراحی شوند که جریان هوا در محل موردنظر ایجاد شود. وجود گرفتگی، تجمع گرد و غبار یا طراحی نامناسب مسیر هوا میتواند باعث کاهش کارایی مکش شود. بنابراین در زمان سرویس دستگاه، بررسی مسیرهای عبور هوا نیز اهمیت دارد. در برخی دستگاه ها طراحی کانال و محفظه مکش به گونه ای است که جریان هوا در نقطه مشخصی از مسیر محصول ایجاد شود تا مواد سبک از حبوبات جدا شوند.
6. موتور دستگاه بوجاری
موتور منبع تامین توان برای بخش های مختلف دستگاه است و بسته به طراحی دستگاه میتواند وظیفه به حرکت درآوردن قسمت های مکانیکی، فن یا سایر تجهیزات را بر عهده داشته باشد. توان موتور باید متناسب با ساختار و ظرفیت دستگاه انتخاب شود. استفاده از دستگاه در شرایطی بالاتر از ظرفیت طراحیشده میتواند فشار بیشتری به موتور و سایر اجزای انتقال قدرت وارد کند. هنگام بررسی موتور دستگاه، تنها توان اسمی آن نباید ملاک قرار گیرد. شرایط کاری، نحوه انتقال قدرت، میزان بار دستگاه و طراحی کلی سیستم نیز در عملکرد واقعی موتور تاثیر دارند.
7. سیستم انتقال قدرت
در برخی دستگاه های بوجاری، موتور به صورت مستقیم یا از طریق اجزایی مانند تسمه، پولی، زنجیر یا چرخدنده، نیروی لازم را به بخش های مختلف منتقل میکند. این مجموعه را میتوان سیستم انتقال قدرت دستگاه در نظر گرفت. سلامت این بخش برای عملکرد منظم قسمت های متحرک اهمیت دارد. برای مثال شل بودن یا فرسودگی تسمه، مشکلات مربوط به پولی یا نامناسب بودن تنظیمات انتقال قدرت میتواند باعث کاهش عملکرد یا ایجاد لرزش و صدای غیرعادی شود. به همین دلیل اجزای انتقال قدرت نیز باید در برنامه سرویس دوره ای دستگاه بررسی شوند.
8. شاسی و بدنه دستگاه
شاسی ساختار اصلی دستگاه است و اجزای مختلف روی آن قرار میگیرند. بدنه نیز علاوه بر ایجاد ساختار و پوشش مناسب برای بخش های مختلف، میتواند در دسترسی، ایمنی و نگهداری دستگاه نقش داشته باشد.
استحکام شاسی اهمیت زیادی دارد؛ زیرا دستگاه های دارای بخش های متحرک ممکن است در زمان کار دچار لرزش شوند. طراحی مناسب و نصب صحیح اجزا میتواند به پایداری بهتر مجموعه کمک کند. هنگام خرید دستگاه بوجاری، کیفیت ساخت شاسی و اتصالات را نباید نادیده گرفت. دستگاهی که برای کار مداوم استفاده میشود باید از نظر سازهای متناسب با شرایط کاری آن طراحی شده باشد.
9. خروجی محصول تمیز
پس از عبور حبوبات از مراحل جداسازی، محصول تمیز از مسیر خروجی دستگاه خارج میشود. طراحی مناسب خروجی اهمیت دارد؛ زیرا محصول نهایی باید بدون اختلاط مجدد با ضایعات از دستگاه خارج شود. در برخی دستگاه ها ممکن است خروجی به تجهیزات دیگری مانند دستگاه های سورت، پولیش یا بستهبندی متصل شود. بنابراین هنگام طراحی یا خرید خط فرآوری، بهتر است محل خروجی محصول و نحوه انتقال آن به مرحله بعد نیز در نظر گرفته شود.
10. خروجی ضایعات
ناخالصی های جدا شده نیز باید مسیر مشخصی برای خروج داشته باشند. خروجی ضایعات برای هدایت موادی مانند کاه، پوسته، گرد و غبار و سایر مواد زائد مورد استفاده قرار میگیرد. تفکیک مناسب مسیر محصول و ضایعات اهمیت زیادی دارد؛ زیرا در صورت طراحی نامناسب، امکان بازگشت یا مخلوط شدن بخشی از مواد زائد با محصول تمیز وجود خواهد داشت. در برخی خطوط فرآوری، خروجی ضایعات میتواند به سیستم جمعآوری یا انتقال جداگانه متصل شود.
چه عواملی روی عملکرد اجزای دستگاه بوجاری تاثیر میگذارند؟
شناخت قطعات به تنهایی کافی نیست؛ زیرا عملکرد دستگاه تحت تاثیر شرایط کاری نیز قرار دارد.
نوع حبوبات
اندازه، شکل، وزن و ویژگی های فیزیکی حبوبات مختلف یکسان نیست. به همین دلیل تنظیمات مناسب برای یک محصول لزوما برای محصول دیگر بهترین نتیجه را ایجاد نمیکند. برای مثال تنظیم جریان هوا باید به گونه ای باشد که ناخالصی های سبک را جدا کند، بدون اینکه مقدار قابل توجهی از محصول سالم همراه آنها خارج شود.
میزان رطوبت محصول
رطوبت محصول میتواند بر رفتار دانه ها در مسیر دستگاه و فرآیند جداسازی اثر بگذارد. به همین دلیل شرایط واقعی محصول هنگام بوجاری باید در تنظیمات دستگاه در نظر گرفته شود.
ظرفیت دستگاه
هر دستگاه برای ظرفیت مشخصی طراحی میشود. ورود حجم بیش از حد محصول در مدت کوتاه میتواند باعث کاهش زمان تماس محصول با سیستم جداسازی و در نتیجه افت کیفیت بوجاری شود. بنابراین ظرفیت اسمی دستگاه نباید به این معنا تلقی شود که در هر شرایطی میتوان بدون تغییر تنظیمات، همان میزان عملکرد را انتظار داشت.
تنظیم جریان هوا
شدت جریان هوا یکی از عوامل کلیدی در جداسازی مواد سبک است. مکش کم ممکن است باعث باقی ماندن ناخالصی شود و مکش زیاد میتواند محصول سالم را نیز به سمت خروجی ضایعات بکشاند.
وضعیت سرندها
سرند باید تمیز، سالم و متناسب با نوع محصول باشد. گرفتگی منافذ یا استفاده از سرند نامناسب میتواند عملکرد بخش جداسازی را کاهش دهد.
تفاوت اجزای دستگاه بوجاری ساده و تمام اتوماتیک
ساختار دستگاه های بوجاری با توجه به میزان اتوماسیون متفاوت است. در مدل های ساده بخشی از عملیات ممکن است به صورت دستی توسط اپراتور کنترل شود؛ در حالی که در مدل های نیمه اتوماتیک یا تمام اتوماتیک، تجهیزات کنترلی و انتقال محصول میتوانند بخش بیشتری از فرآیند را مدیریت کنند. تفاوت ها ممکن است در موارد زیر دیده شود:
- سیستم تغذیه
- تجهیزات کنترلی
- کنترل جریان هوا
- نحوه انتقال محصول
- تعداد خروجیها
- تجهیزات ایمنی
- امکان تنظیم پارامترهای کاری
- میزان دخالت اپراتور
بنابراین هنگام مقایسه دو دستگاه، صرفا تعداد قطعات را معیار قرار ندهید. مهمتر از تعداد اجزا، هماهنگی آنها با ظرفیت، نوع محصول و فرآیند کاری موردنظر است.
هنگام خرید دستگاه بوجاری به اجزای آن چه نکاتی توجه کنیم؟
اگر هدف از خرید دستگاه، استفاده مداوم در کارگاه یا واحد فرآوری است، بررسی اجزای دستگاه باید بخشی از فرآیند انتخاب باشد.
- کیفیت ساخت شاسی و بدنه: شاسی باید متناسب با ساختار دستگاه و شرایط کاری آن طراحی شده باشد. کیفیت اتصالات و استحکام کلی سازه نیز اهمیت دارد.
- کیفیت سرند: بررسی کنید سرندهای دستگاه برای محصول موردنظر مناسب باشند و امکان دسترسی، تمیزکاری و در صورت نیاز تعویض آنها وجود داشته باشد.
- قابلیت تنظیم سیستم مکش: امکان تنظیم جریان هوا یک مزیت مهم است؛ زیرا محصولات مختلف ممکن است به شرایط یکسانی برای جداسازی مواد سبک نیاز نداشته باشند.
- موتور و سیستم انتقال قدرت: توان موتور باید با ظرفیت و طراحی دستگاه متناسب باشد. همچنین کیفیت قطعات انتقال قدرت و امکان تامین قطعات یدکی را بررسی کنید.
- دسترسی برای سرویس: دستگاهی که برای سرویس و تمیزکاری به راحتی قابل دسترسی باشد، در استفاده بلندمدت شرایط نگهداری مناسبتری خواهد داشت.
- ظرفیت واقعی دستگاه: ظرفیت دستگاه را متناسب با نوع حبوبات و شرایط کاری خود بررسی کنید و صرفا به عدد ظرفیت اعلام شده اکتفا نکنید. در صورت امکان، عملکرد دستگاه را با محصول واقعی خود آزمایش کنید.
- خدمات پس از فروش و قطعات: قبل از خرید درباره تامین قطعات مصرفی و فرسایشی، خدمات تعمیر و پشتیبانی فنی سوال کنید. این موضوع در تجهیزات صنعتی که به صورت مداوم کار میکنند اهمیت زیادی دارد.
نگهداری و سرویس اجزای دستگاه بوجاری
نگهداری و سرویس منظم دستگاه بوجاری به حفظ عملکرد، افزایش طول عمر قطعات و جلوگیری از افت کیفیت بوجاری کمک میکند. برای این کار باید سرندها و مسیرهای عبور هوا به طور مرتب تمیز شوند، وضعیت فن، موتور، تسمه و پولی ها بررسی شود و اتصالات و بخش های متحرک از نظر لرزش، صدا یا فرسودگی کنترل شوند. همچنین سرویس قطعات الکتریکی و تعویض قطعات مصرفی باید مطابق دستورالعمل سازنده انجام شود تا دستگاه با راندمان مناسب و ایمنی کافی به کار خود ادامه دهد.
آیا همه دستگاه های بوجاری اجزای یکسانی دارند؟
خیر ساختار دستگاه های بوجاری میتواند بر اساس ظرفیت، نوع محصول، روش جداسازی، میزان اتوماسیون و طراحی سازنده متفاوت باشد. برای مثال یک دستگاه ساده ممکن است ساختار مکانیکی نسبتا ساده ای داشته باشد، در حالی که دستگاه های صنعتی بزرگتر میتوانند به سیستم های تغذیه پیشرفته تر، کنترل های الکتریکی و بخش های جداسازی متعدد مجهز باشند.
به همین دلیل هنگام مقایسه دستگاه ها بهتر است به جای مقایسه صرفا اسامی قطعات، بررسی شود که هر بخش چه وظیفه ای دارد و آیا مجموعه دستگاه برای محصول و ظرفیت موردنظر مناسب است یا خیر.
مهمترین قسمت دستگاه بوجاری کدام است؟
نمیتوان یک قطعه را به عنوان تنها قسمت تعیین کننده کیفیت دستگاه معرفی کرد. کیفیت بوجاری حاصل عملکرد هماهنگ چند بخش است. سیستم تغذیه باید محصول را به صورت مناسب وارد دستگاه کند، سرند باید جداسازی متناسب با اندازه را انجام دهد، سیستم مکش باید مواد سبک را به درستی جدا کند و موتور و اجزای انتقال قدرت نیز باید عملکرد پایدار مجموعه را تامین کنند. بنابراین هنگام خرید، بهتر است به عملکرد کل سیستم توجه شود، نه فقط کیفیت یک قطعه خاص.
جمعبندی
دستگاه بوجاری حبوبات مجموعه ای از بخش های مکانیکی، جداسازی و کنترلی است که برای پاکسازی محصول در کنار یکدیگر کار میکنند. قیف و سیستم تغذیه، سرند، فن و سیستم مکش، کانال هوا، موتور، سیستم انتقال قدرت، شاسی و خروجی های محصول و ضایعات از مهمترین بخش های این دستگاه هستند.
هر یک از این اجزا وظیفه مشخصی دارد، اما کیفیت نهایی بوجاری به هماهنگی میان آنها وابسته است. نوع حبوبات، ظرفیت دستگاه، میزان رطوبت محصول، تنظیم جریان هوا و وضعیت سرندها نیز میتوانند بر نتیجه نهایی تاثیر بگذارند.
اگر قصد خرید دستگاه بوجاری از اطلس پک البرز دارید، بهتر است علاوه بر ظرفیت و مشخصات اعلام شده، کیفیت ساخت اجزا، قابلیت تنظیم، امکان سرویس و تامین قطعات یدکی و همچنین عملکرد واقعی دستگاه با محصول موردنظر خود را بررسی کنید.
